HIRF环境辐照试验系统
HIRF(High-Intensity Radio Frequency)环境辐照试验系统是一种用于模拟和测试电子设备在高强度射频(Radio Frequency,RF)环境下的性能和可靠性的试验系统。这种系统主要应用在军事、航空航天、通信和其他对电磁环境敏感的领域。

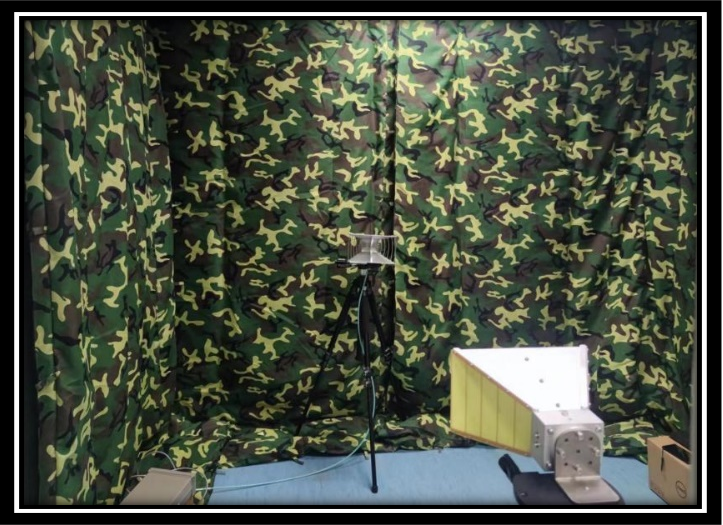

该系统通常由射频源、辐照室、测试设备、数据采集与分析设备等部分组成。可以在暗室产生高强辐射场,辐射场强200V/m~3000V/m。用于设备、分系统、系统级装备的高强辐射场试验。
该系统满足DO160和美军标464C/D以及GJB1389A-2005的测试环境要求,满足美军TOP-1-2-511和国军标GJB 8848-2016的辐照试验方法要求。
系统特性:
- 频率:1GHz~40GHz
- 输出峰值功率:1kW~12kW
- 脉宽:20ns~10us
- 辐射场:100V/m~3000kV/m
系统配置及参数:
系统名称 | 配置 | 型号 | 主要指标 |

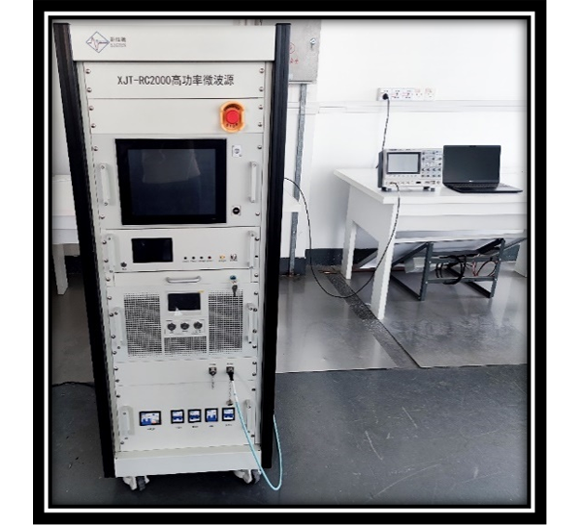

HIRF环境辐照试验系统 | 大功率脉冲源+辐射系统+监控单元 | HIRF-3000 | 辐射场:200V/m~3000V/m(可调) 频率:1GHz~40GHz 脉宽:20ns~10us 脉冲重复频率:1Hz~25kHz |
